数控钻切一体割机

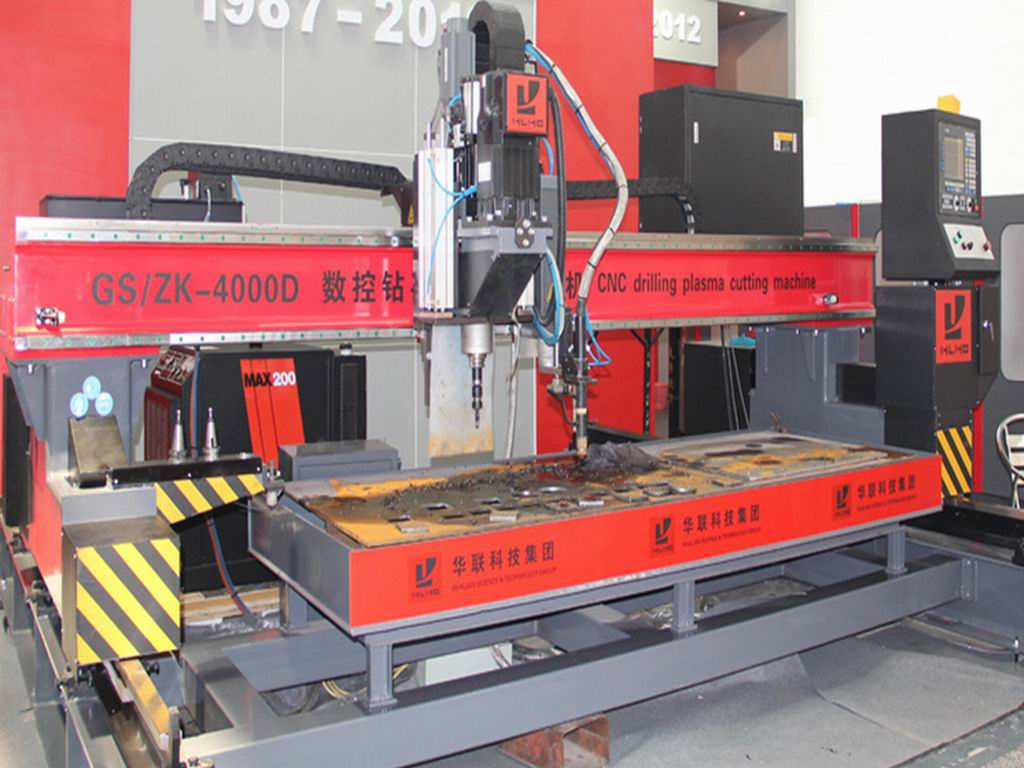

GS/ZKⅡ数控钻切一体割机,该机在数控等离子切割机上设置了高速钻削主轴、伺服升降滑台、金属板厚检测单位、铁板压紧装置、刀具长度检测装置、刀库组件、冷却装置,接纳西班牙FAGOR控制系统和伺服系统。能针对种种幅面的板材举行钻孔、攻丝和切割等加工,实现了多种加工工序一体化。
轨距 |
4000-6000mm |
轨长 |
按用户需要设置 |
驱动方法 |
双边驱动 |
等离子割炬数目 |
1组(含初始定位和防撞装置) |
激光定位 |
1组 |
控制系统 |
FAGOR 8055 |
等离子电源 |
海宝/飞马特/凯尔贝等 |
切割速率 |
1000-1000mm/min |
最高速率 |
24000mm/min |
切割气体 |
压缩空气、氧气、氮气、H35 |
定位精度 |
±0.2mm |
重复精度 |
±0.2mm |
钻孔能力 |
φ5 -φ30 |
攻丝能力 |
M6-M16 |
主轴规格 |
BT40 |
主轴钻速 |
150-3000rpm |
主轴升降行程 |
400mm; |
铁板压紧装置 |
2套 |
刀库刀具数目 |
3组(自动换刀) |
长度检测装置 |
1组 |
喷雾冷却装置 |
1套 |
